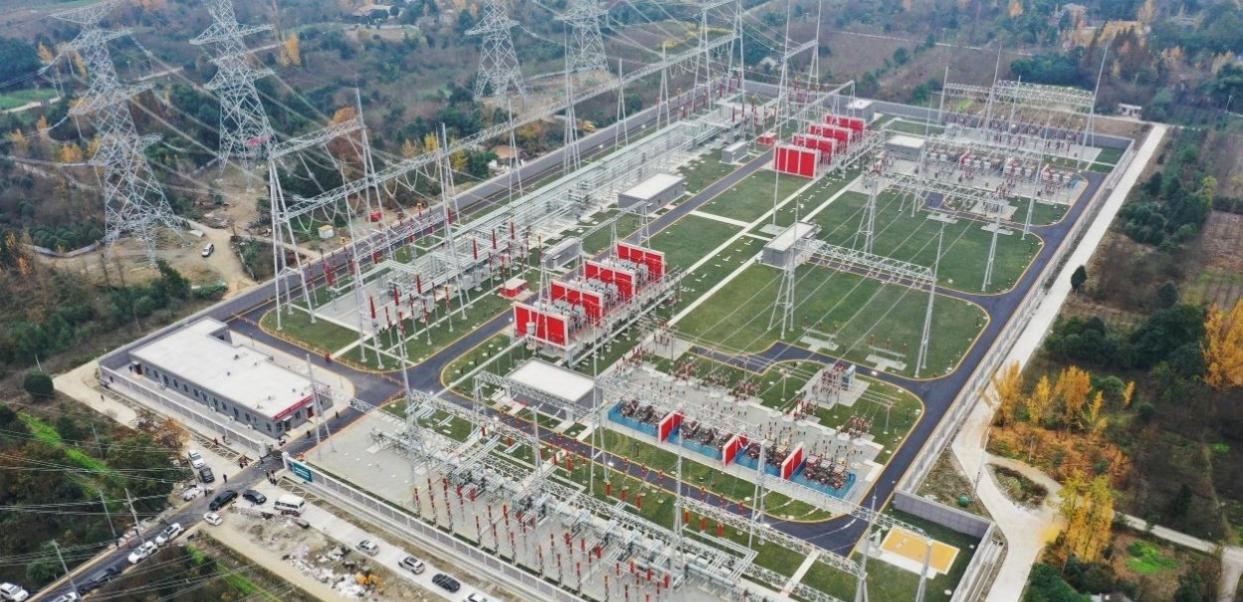

變電站是電力系統中變換電壓、接受和分配電能、控制電力的流向和調整電壓的電力場所。隨著城市發展規劃中電網行業的需求，變電站已經逐漸成為城市輸配電的關鍵節點。然而，變電站火災時有發生，不僅影響正常電力供應，甚至會造成重大經濟損失和不良社會影響。如何在火災發生前提前預防或在火災初起階段早期及時探測，已成為電網運營安全中的重要課題。

一、變電站火災風險及探測報警需求分析

變電站內設備如變壓器、電纜、蓄電池和斷路器等，在運行過程中可能會因超負荷、故障或老化等原因引發火災。

1、變壓器

變壓器是變電站中最重要的設備之一，一旦發生火災，其內部的大量可燃絕緣油引發燃燒后，沒有陰燃階段，火勢迅猛且發展速度快，因此要求探測器對明火能夠快速響應。

并且，如變壓器出現漏油，導致油箱中的油面降低，油流的散熱效果下降，絕緣材料溫度過高，會增加火災風險；如硅鋼片間、鐵芯與夾緊螺栓間的絕緣損壞，會引起渦流發熱，增加火災風險等等，因此要求探測器對溫度異常變化能夠快速響應。

2、電纜密集區域

電纜夾層、電纜豎井、電纜溝等區域內電纜密集程度很高，超負荷、短路、電纜自然老化、產品質量不過關等問題極易造成局部電纜溫度升高，進而引發火災。一旦發生火災，火勢將快速沿纜蔓延，嚴重影響現場救援工作。由于電纜溝內潮濕易積水，需要使用具備較高防護等級的纜式線型感溫探測器。

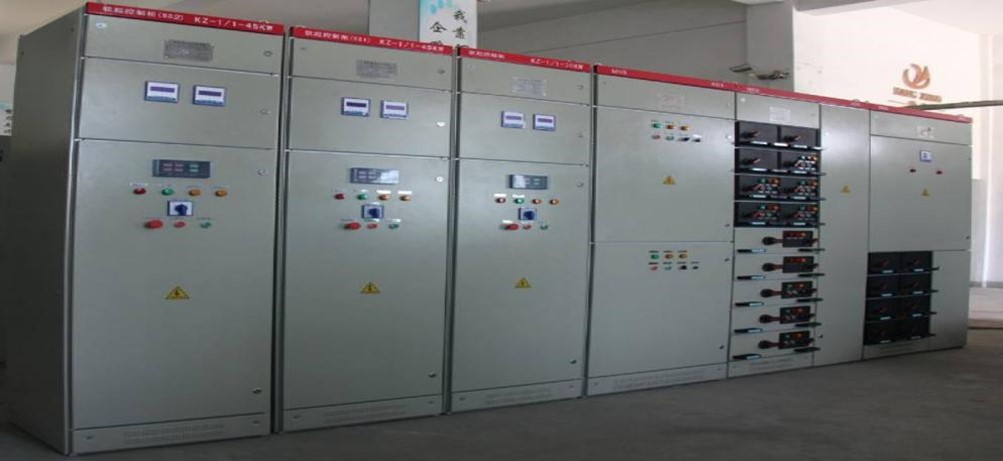

3、機房、控制室、配電室

機房、控制室、配電室等區域電氣設備和開關柜較多，且分布密集，如果出現電氣設備內部發熱、散熱不及時等情況，容易導致火災的發生及快速蔓延。因此在此場景中推薦使用高靈敏度火災探測器，以便極早發現消防安全隱患并進行有效處置。

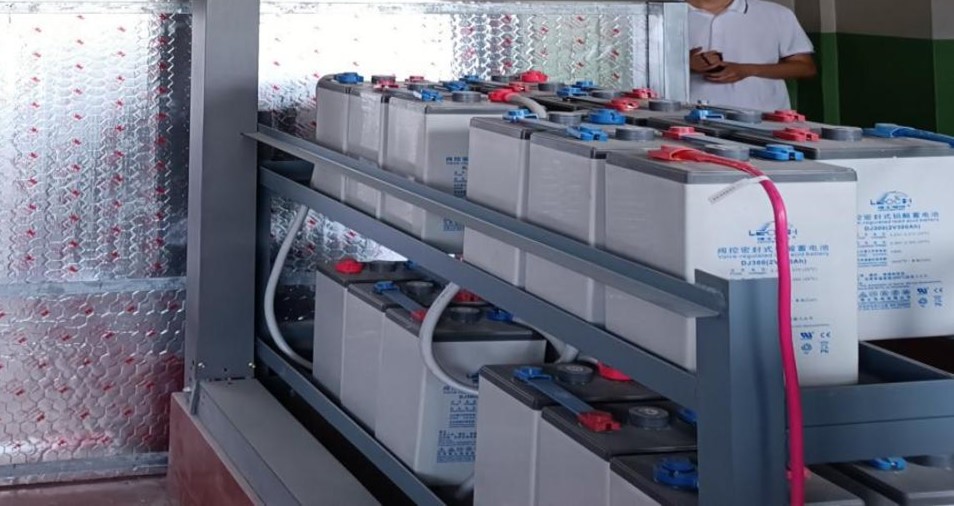

4、通訊機房、蓄電池室

蓄電池作為系統的備用電源，平時處于在線浮充狀態，如出現老化現象、內部短路等情況時會產生大量的熱量，形成“熱失控”，同時產生氫氣、一氧化碳等可燃氣體。蓄電池外殼為塑料材質，當熱量聚集到一定程度就會發生燃燒、爆炸，因此要求探測器能夠精準探測蓄電池的溫度變化、氫氣濃度等。

二、青鳥消防變電站火災自動報警系統解決方案

針對不同變電站項目特點與火災探測需求，青鳥消防對變電站中各典型區域火災探測提出相對應的系統解決方案。

三、重點產品介紹

1、纜式線型差定溫火災探測器

在電纜密集區域，通過纜式線型差定溫火災探測器的差溫特性和定溫特性，對電纜的運行溫度進行實時監測，可及時探測過熱和異常升溫情況，以便于更快速地進行火災救援。

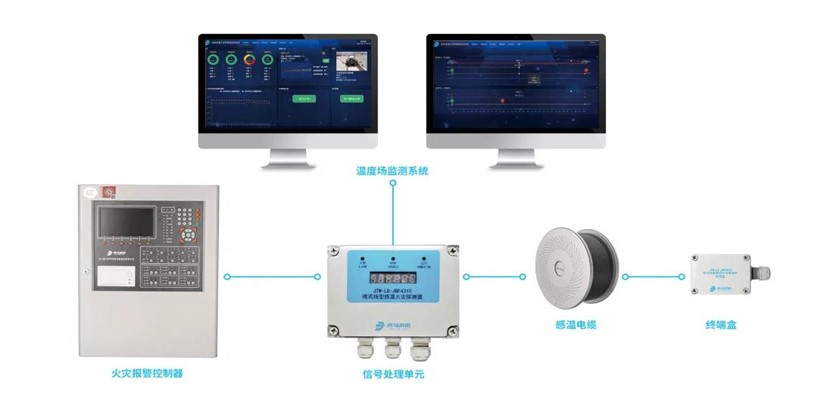

JBF4310-1纜式線型差定溫火災探測器

·高精度：分布定位式感溫電纜，報警精度高，精度≤ 0.5米；

·高防護：信號處理單元、感溫電纜、終端盒均為IP67，可應用于各種惡劣工業環境場所；

·強監測：溫度場監測功能，可顯示沿纜溫度場信息；

·強抗干擾能力：采用青鳥消防自主研發消防報警專用芯片“朱鹮”，抗電磁輻射能力高達30V/m。

2、熱解粒子火災探測器

EFD/PVCHST-JBF-D6測量熱解粒子式電氣火災監控探測器采用國內首創的六重傳感器復合技術，可用于變電站機房、控制室、配電室等機柜間，或蓄電池區域。

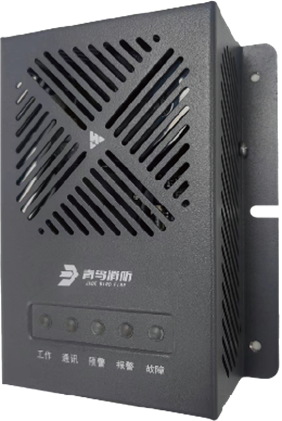

EFD/PVCHST-JBF-D6測量熱解粒子式電氣火災監控探測器

·極早期精準預警：國內首創六重傳感器復合技術，集成先進AI算法，極早期預警準確度高；

·高效預防電池火災：集成高靈敏度氫氣傳感器與一氧化碳傳感器，有效探測電池火災及鋰電池燃爆事故風險；

·可靠探測火災煙霧：行業領先的紅藍雙光感煙探測技術，提升抗誤報性能，確保探測可靠性；

·專業消防報警芯片加持：集成青鳥消防全自主研發消防報警專用芯片“朱鹮”，抗干擾能力強。

3、吸氣式感煙探測器

JBF-AR10P系列吸氣式感煙火災探測器采用泵吸式主動探測，能主動地采集探測區域內的空氣樣本并分析是否存在煙霧顆粒，對火災響應速度更快，在變電站中主要用于保護機房、控制室、配電室等高價值設備區域。

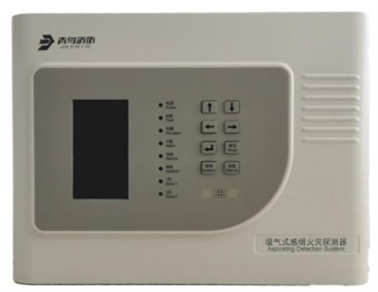

JBF-AR10P 系列吸氣式感煙探測器

·高靈敏度：采用激光探測技術，靈敏度設置范圍0.001%~20% obs/m；

·自學習功能：具備煙霧、氣流自學習功能及自動適應環境的標定功能；

·采樣管長度及其開孔數量：單腔單管配置時，單管長度為110米，單管孔數25個；單腔雙管配置時，單管長度為100米，總長度為200米，單管孔數25個，共50個；

·保護面積：JBF-AR10P4：4000m² / JBF-AR10P2：2000m²；

·晝夜模式：借鑒UL標準，白天和晚上設置不同探測閾值，滿足項目現場不同時間段的探測需求；

·低溫應用：-40℃低溫啟動、-40℃低溫運行

未來，青鳥消防將不斷推動技術自主創新，聚焦產品性能及核心部件，以高質量產品不斷豐富與鞏固青鳥消防工業消防系統，面對新場景、新領域、新行業持續開拓更具挑戰性的定制化解決方案，為美好生活保駕護航，共建全球安全新未來！

近期部分變電站典型業績

·國網黑龍江省電力有限公司2024年第二批物資公開招標采購項目

·鄂爾多斯供電公司2024年固定資產投資項目物資采購生產二批（生產技改）物資詢比采購項目

·國網江蘇檢修公司鹽城 500kV 雙草變電站

·國網江蘇超高壓公司特高壓中心土800kV蘇州換流站

·江蘇省泰州昭陽 220 千伏變電站改造工程

·國網北京檢修公司110KV小紅門等3座變電站火災自動報警系統改造

·北京市延慶區千家店35kV變電站改造

·江蘇南通丁倉 220 千伏變電站新建工程

·......
